Для правильного соединения элементов в легком коммерческом автомобиле 2006 года важно следовать определенным цветовым коду провода. Отдавайте предпочтение схемам, которые показывают точные номера и соответствующие мультиметры, чтобы убедиться в корректности выполнения работы.
Синие и желтые линии часто связаны с функциями электроники, тогда как красные провода традиционно отвечают за питание. Следует проверить наличие разъемов и их состояние, а также убедиться в том, что контакты не окислены и работают исправно.
Не забудьте про фишки, содержащие защитные предохранители. Наличие таких элементов позволит избежать короткого замыкания в системе. При необходимости используйте мультиметр для проверки целостности цепей и соблюдения номиналов.
Для удобства работы рекомендую создавать собственные схемы подключения, делая отметки на блоках. Это облегчит процесс дальнейшего монтажа и устранения неисправностей.

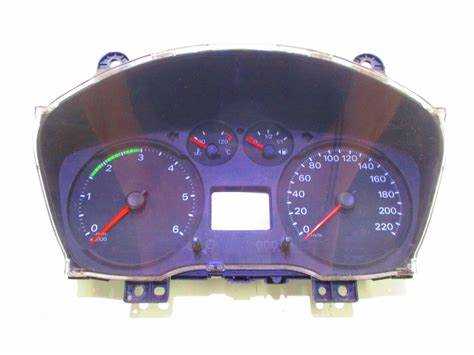

Обзор конфигурации соединений для приборной панели
Для обеспечения функционирования всех систем, важно ознакомиться с конфигурацией соединений данной модели. В предлагаемых схемах можно обратиться к следующему распределению контактов:
| Номер контакта | Описание | Цвет проводки |
|---|---|---|
| 1 | Желтая линия, питание от аккумулятора | Желтый |
| 2 | Зеленая линия, сигнал с датчика скорости | Зеленый |
| 3 | Синяя линия, указатель температуры двигателя | Синий |
| 4 | Фиолетовая линия, сигнал стояночного тормоза | Фиолетовый |
| 5 | Оранжевая линия, сигнал от датчика уровня топлива | Оранжевый |
| 6 | Коричневая линия, общий минус | Коричневый |
Убедитесь, что все соединения выполнены корректно, это предотвратит возможные ошибки в работе систем. Если требуется произвести диагностику, уверенность в соответствии подключения является залогом успешного решения проблем.
Назначение основных контактов измерительных устройств
| Контакт | Назначение |
|---|---|
| 1 | Питание 12В для работы индикаторов и подсветки |
| 2 | Земля, общее соединение для всех компонентов системы |
| 3 | Сигнал от датчика температуры охлаждающей жидкости |
| 4 | Сигнал от датчика давления масла |
| 5 | Индикация уровня топлива в баке |
| 6 | Сигнал от тахометра для отображения оборотов двигателя |
| 7 | Указатель скорости, получает данные от системы ABS |
| 8 | Системный канал для передачи информации об ошибках |
Инструменты для работы с распиновкой
Для работы с контактами и соединениями необходимо иметь следующие инструменты. Прежде всего, мультиметр. Он поможет проверить напряжение, сопротивление и целостность цепей.
Кусачки и плоскогубцы обязательны для обрезки и сгибания проводов. Изолента или термоусадочные трубки пригодятся для изоляции оголенных участков после выполнения работ.
Паяльник с сопутствующими материалами позволит произвести надежные соединения проводов. Рекомендуется использовать оплетку для удаления изоляции без повреждения проводника.
Наконечники для кабелей и клеммы имеют значение для обеспечения устойчивого контакта, улучшая надежность соединений. Также полезна отвертка с различными насадками для работы с крепежными элементами.
Специальный набор для работы с разъемами облегчит процесс извлечения и диагностики контактов. Не забудьте о защитных перчатках и очках для обеспечения безопасности во время выполнения работ.

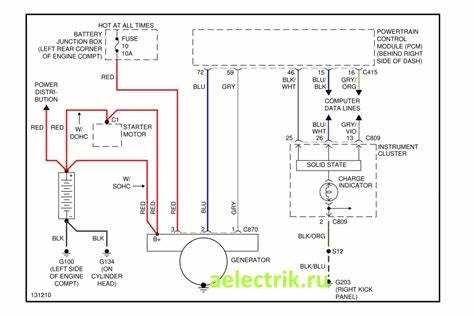

Схема подключения проводов к панели
Для корректного подключения проводов к контрольным приборам следуйте приведенной схеме, чтобы избежать неисправностей. Убедитесь в соответствии цвета проводов и их назначений, так как это напрямую влияет на функционирование всех элементов.
- Красный: Питание (положительная клемма аккумулятора).
- Черный: Земля (отрицательная клемма аккумулятора).
- Зеленый: Подсветка (для управления освещением).
- Синий: Сигнал поворотов (левый и правый).
- Желтый: Индикатор давления масла.
- Оранжевый: Сигнал температуры двигателя.
- Серый: Импульсы спидометра.
Следите за правильностью соединений, чтобы избежать короткого замыкания. Если провода повреждены, замените их на новые, обратите внимание на изоляцию.
- Отключите аккумулятор перед работой.
- Используйте тестер для проверки целостности проводов.
- Убедитесь, что все соединения надежны и изолированы.
Если возникли сложности с подключением, обратитесь к схеме, можно также использовать справочные материалы, чтобы сохранить исправность электрооборудования.
Проверка целостности контактов
Для проверки контактов необходимо использовать мультиметр, установив его в режим измерения сопротивления. Пройдитесь по всем соединениям, обращая внимание на показания. Сопротивление в пределах 0,5 Ом считается нормальным; если значения выше, это сигнализирует о возможных нарушениях.
Перед проведением диагностики отключите аккумулятор для предотвращения короткого замыкания и повреждения электрооборудования. Проверьте визуально состояние разъемов, следите за признаками коррозии или механических повреждений. Если подобные дефекты обнаружены, очистите контакты специальной жидкостью для спиртовой чистки и аккуратно обработайте мелкозернистой наждачной бумагой.
Обратите внимание на целостность проводов. При наличии трещин или изломов лучше заменить поврежденные участки, так как они могут привести к нестабильной работе системы. Убедитесь, что крепежные элементы надежно фиксируют провода и разъемы, обеспечивая хороший контакт. При необходимости подтяните крепления или замените их на новые.
После проверки обязательно подключите аккумулятор и протестируйте электронику на корректность работы. Если устройство не функционирует должным образом, вернитесь к предыдущим шагам и повторите процесс. Это поможет выявить и устранить проблемы, обеспечив надежную работу компонентов.
Замена поврежденных проводов и контактов
Для замены поврежденных проводов и контактов необходимо предварительно отключить аккумулятор. Это предотвращает короткие замыкания и обеспечивает безопасность. Внимательно осмотрите место повреждения, определите, какие провода следует заменить, и подготовьте новые элементы с аналогичными характеристиками.
Используйте разрезной инструмент, например, бокорезы, чтобы аккуратно снять поврежденный провод. Важно оставить достаточную длину на старом проводе для подключения нового. Очистите концы провода от изоляции, используя инструменты для зачищения проводов.
Установите новые контакты на очищенные провода. Для этого используйте специальные обжимные инструменты, чтобы обеспечить надежное соединение. Если соединение осуществляется посредством пайки, используйте паяльник с быстрой нагревательной способностью и подходящий припой. После завершения работ обеспечьте изоляцию соединений с помощью термоусадочной трубки или изоляционной ленты.
Проверьте качество выполнения соединений, а затем подключите проводку обратно. Убедитесь в надежности установки и отсутствии повреждений. Включите аккумулятор и проведите тестирование системы, чтобы убедиться, что все работает исправно. При необходимости повторите процесс для других поврежденных участков электрической схемы.
Подключение дополнительного оборудования
Для правильного подключения дополнительных устройств, таких как аудиосистемы, навигаторы и другие аксессуары, необходимо следовать ряду практических рекомендаций:
- Используйте качественные провода, соответствующие мощности подключаемого оборудования.
- Следите за полярностью подключения: + подключайте к положительному контакту, — к отрицательному.
- Для минимизации потерь сигнала выбирайте провода с минимальным сопротивлением.
- Убедитесь, что используемый предохранитель имеет нужный номинал для защиты цепи.
Основные точки подключения часто находятся под приборной панелью и требуют демонтажа защитных накладок. Рекомендуется:
- Снять крышку предохранителей.
- Определить нужные контакты по схеме подключения.
- Прикрепить провода к соответствующим клеммам, используя надежные соединения.
Для большего удобства используйте колодки для соединений, что значительно облегчит последующую диагностику. При наличии проблем с питанием, проверьте напряжение на выходе с помощью мультиметра.
Также, если планируется подключение оборудования с высокими требованиями к току, рекомендуется использовать отдельные реле для распределения нагрузки.
В некоторых случаях может потребоваться программирование бортового компьютера для корректного функционирования дополнительного оборудования. Убедитесь, что у вас есть необходимый доступ к диагностическим инструментам.
Типичные ошибки при подключении
Неправильная маркировка проводов – одна из главных причин неисправностей. Перед началом работы проверьте соответствие цвета проводов с документацией. Не забывайте, что некоторые автомобили могут иметь нестандартные цветовые схемы.
Отсутствие проверки целостности контактных соединений может привести к неполадкам в работе. Перед подключением обязательно проверьте каждый контакт на предмет повреждений и коррозии. При обнаружении проблем, замените поврежденные участки.
Игнорирование необходимости заземления также может вызвать ошибки. Установите надежное заземление для управления системами, что предотвратит сбои в работе электронных устройств.
Недостаточный контроль за симметрией подключения может привести к проблемам с точностью показаний. Обратите внимание на правильность соединений, чтобы избежать ошибок в работе систем мониторинга.
Использование неподходящих инструментов может ухудшить качество работы. Убедитесь, что у вас есть подходящие инструменты для работы с электрическими соединениями, чтобы избежать дальнейших проблем с подключением. Правильное использование плоскогубцев и обжимающих инструментов облегчит процесс.
Неправильная последовательность подключения также может вызвать трудности. Старайтесь следовать инструкции по шагам – это существенно снизит риск возникновения ошибок. Если запутались, вернитесь к схеме и перепроверьте порядок соединений.
Кроме того, недостаточный визуальный осмотр может скрыть потенциальные проблемы. Перед полной установкой проверьте все соединения на наличие верных подключений и зазоров.
Проверка работоспособности после распиновки
Первым делом, обеспечьте наличие источника питания, путем подключения аккумулятора или подходящей батареи. Затем включите зажигание для активации электрических цепей. С помощью мультиметра проверьте напряжение на каждом контакте, соответствующем основным функциям: датчикам, дисплеям и индикаторам. Нормальное напряжение должно быть в пределах 12-14 В.
Проведите тестирование всех функций. Проверьте работу спидометра, тахометра и других индикаторов, наблюдая за их реакцией при увеличении оборотов двигателя или движении автомобиля. Обратите внимание на плавность изменения показаний и отсутствие резких скачков.
Запустите все дополнительные функции: освещение, звуковые сигналы, указатели поворота и фары. Убедитесь, что каждый элемент функционирует корректно. Для выявления проблем подключите сканер для диагностики ошибок в системах управления, если таковой имеется.
При наличии неисправностей перепроверьте соединения, особенно те, которые были подвержены изменению в процессе работы. Убедитесь в герметичности разъемов и отсутствии коррозии. Если проблема не устраняется, рассмотрите замену подозрительных элементов.
После завершения проверки обеспечьте безопасность всех соединений, используя термоусадки или изоленту для защиты от влаги и механического повреждения. Закончите процесс закрытием элементов корпуса, чтобы защитить внутренние компоненты от загрязнений.
Технические характеристики приборов автобуса
При работе с электрической системой автомобиля, необходимо учитывать следующие параметры и характеристики:
- Ток: Основные указания варьируются от 10 до 20 ампер для большинства датчиков.
- Напряжение: Стандартное значение 12 вольт постоянного тока.
- Сопротивление: Датчики тахометра требуют сопротивление в пределах 150-200 Ом.
- Мощность: Приборы имеют мощность, обычно не превышающую 0.5 ватта для каждого из основных индикаторов.
Немаловажно обратить внимание на функционирование индикаторов:
- Световые индикаторы: Могут быть рассчитаны на 20-30 мА в режиме работы.
- Цифровые дисплеи: Могут потреблять около 50-100 мА в зависимости от яркости.
- Датчики давления масла: Рабочий диапазон 0-5 бар, с выходным сигналом 0.5-4.5 вольт.
Для обеспечения надежной работы коммуникационных систем следует применять провода сечением от 0.5 до 1.5 мм?.
Обратите внимание на параметры подключения и логическое распределение сигналов в электрической сети. Это поможет гарантировать стабильную работу устройства, предотвращая короткие замыкания и перегрузки.
Советы по уходу и обслуживанию панели
Регулярно очищайте интерфейс от пыли и грязи. Для этого используйте мягкую ткань и специальные средства, удаляющие загрязнения, чтобы не повредить покрытие. Проводите проверку на наличие трещин и износа; это поможет предотвратить дальнейшие повреждения.
Следите за состоянием лампочек и индикаторов. Заменяйте нестабильные элементы немедленно, чтобы избежать сбоя в работе системы. Используйте оригинальные запчасти для надежности.
Тщательно проверяйте все соединения электропроводки. Неплотные контакты могут вызвать сбои в работе оборудования. Если заметите коррозию на клеммах, очистите их специализированными растворами или замените при необходимости.
Регулярно обновляйте программное обеспечение, если это предусмотрено для системы. Это обеспечит актуальность работы всех функций. Поддерживайте батарею в хорошем состоянии для корректной работы всех электронных компонентов.
Используйте только те аксессуары, которые совместимы с вашим автомобилем. Неподходящее оборудование может привести к перегрузке системы и негативно сказаться на работе автомобилей.
Раз в несколько месяцев проверяйте состояние предохранителей, чтобы избежать неожиданного отключения функций. Убедитесь, что все соединения надежно закреплены и отсутствуют перекрытия в проводке.
Регулярно вводите информацию об обслуживании в журнал, чтобы отслеживать все действия по обслуживанию системы. Это поможет оперативно выявлять проблемные места и планировать предупреждающие меры.
